TOP 実績紹介 瑞浪盛土場造成工事 【壁部・上段】
2018.04.12 システム型枠

瑞浪盛土場造成工事 【壁部・上段】

工種
システム型枠
発注者
民間
元請者
青協建設株式会社
工事場所
岐阜県
施工
平成29年10月~平成30年6月(予定)
工事概要
型枠種類 : PERI社製TRIO
使用パネル : TR2700×2400、TR2400×1200、TR2700×720、TR2700×600、TR2700×300

【ベース部】
型枠面積 : 540m2
床面積 : 約1,270m2
高さ : 2m
コンクリート量 : 3,500m3
【壁部】 ※予定
型枠面積 : 2,289m2
床面積 : 約270m2
高さ : 9~10m
コンクリート量 : 約2,100m3

【特徴】
複数の逆T擁壁を組み合わせ調整池及び沈砂池を造ることを目的としています。
壁部は10mの立ち上がりを2回に分けて打ち上げます。
両勾配「1:0.05」で施工しています。

【苦労点】
妻部分を在来型枠でとめているため、その固定方法に工夫が必要でした。

【成果】
平成30年4月2日現在、上段の2ブロックが打設完了。
今後、1ブロックを上下段(高さ10m)一回で打設する予定です。

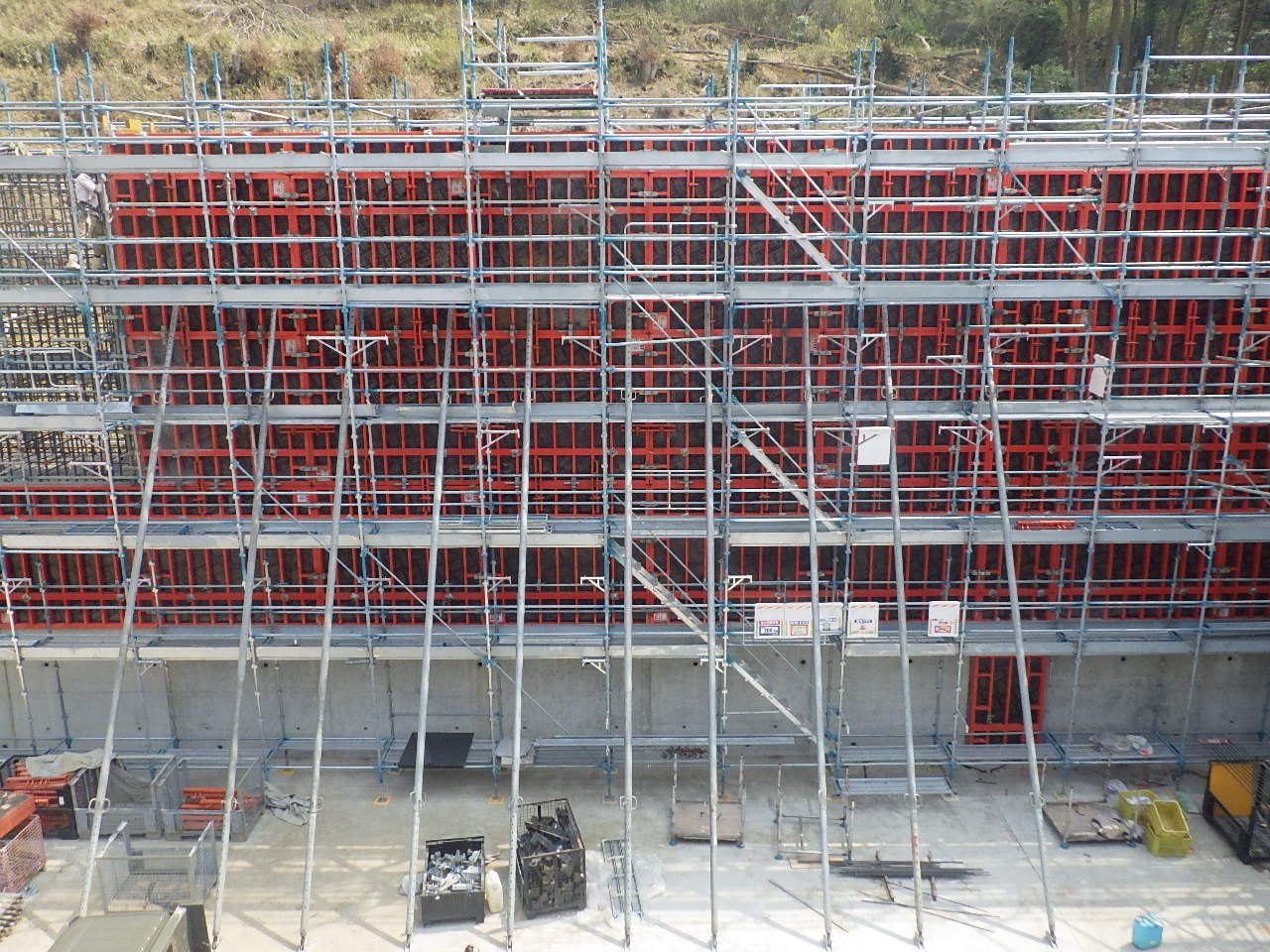

施工状況

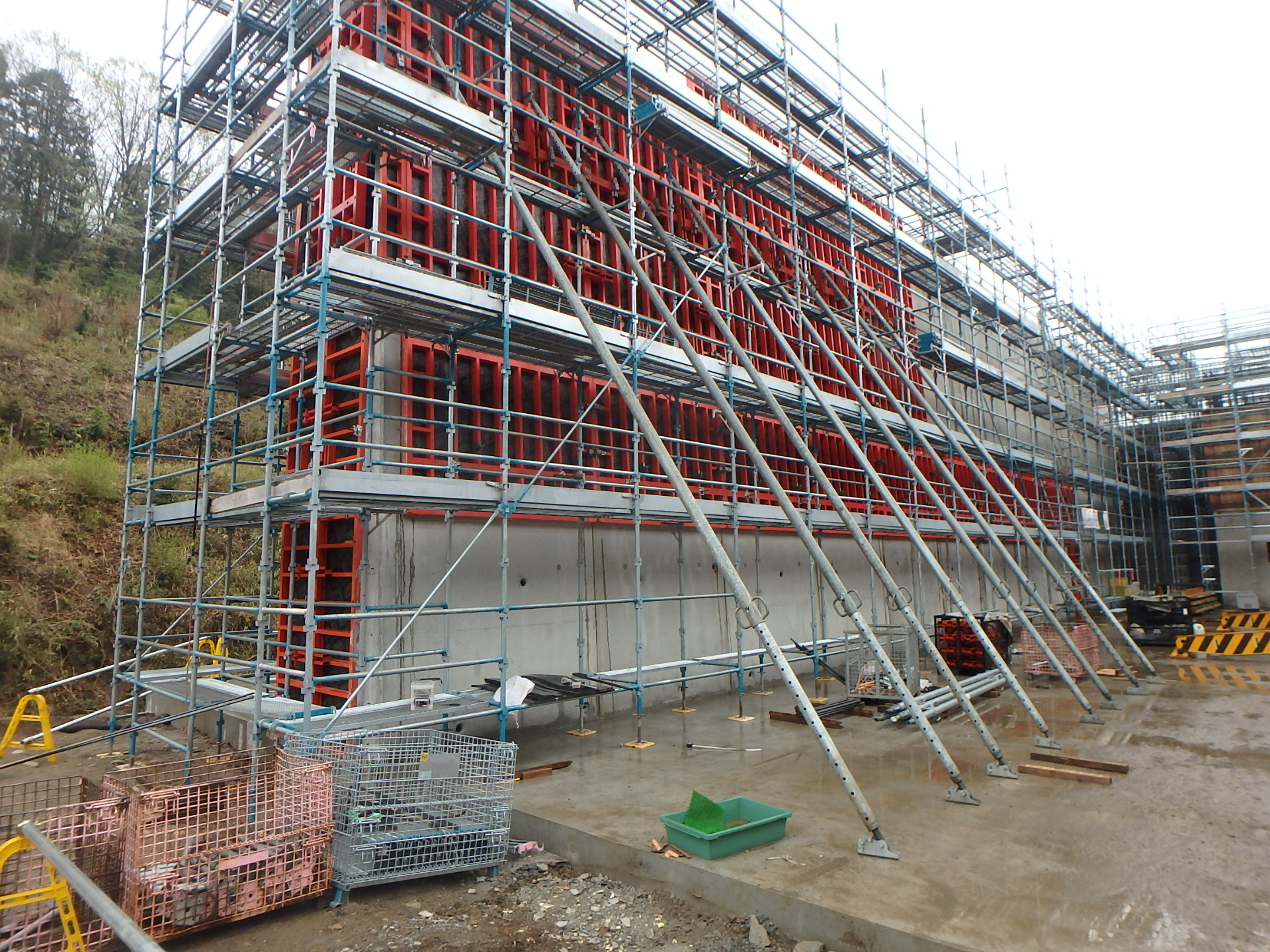

施工状況

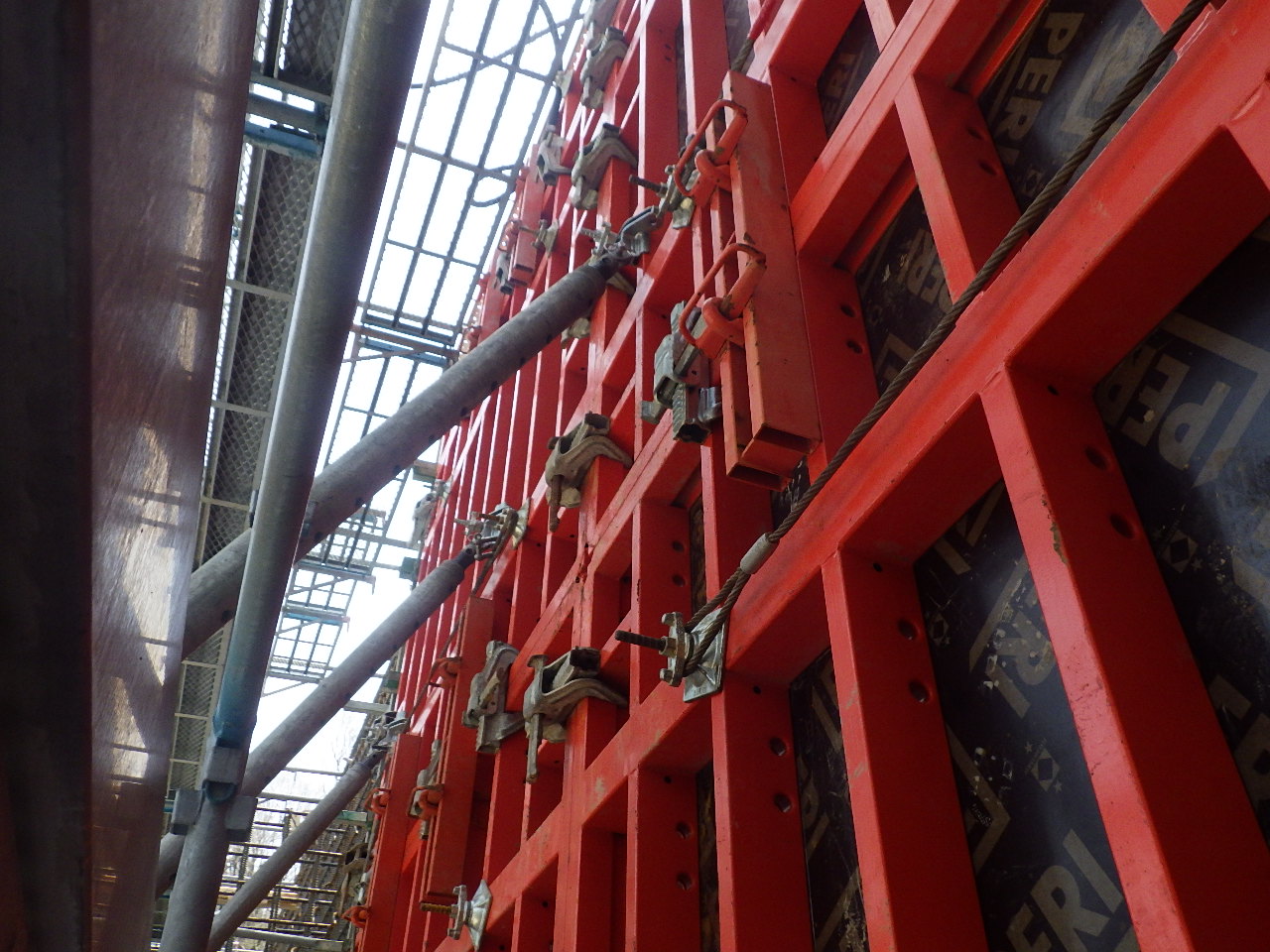

施工状況

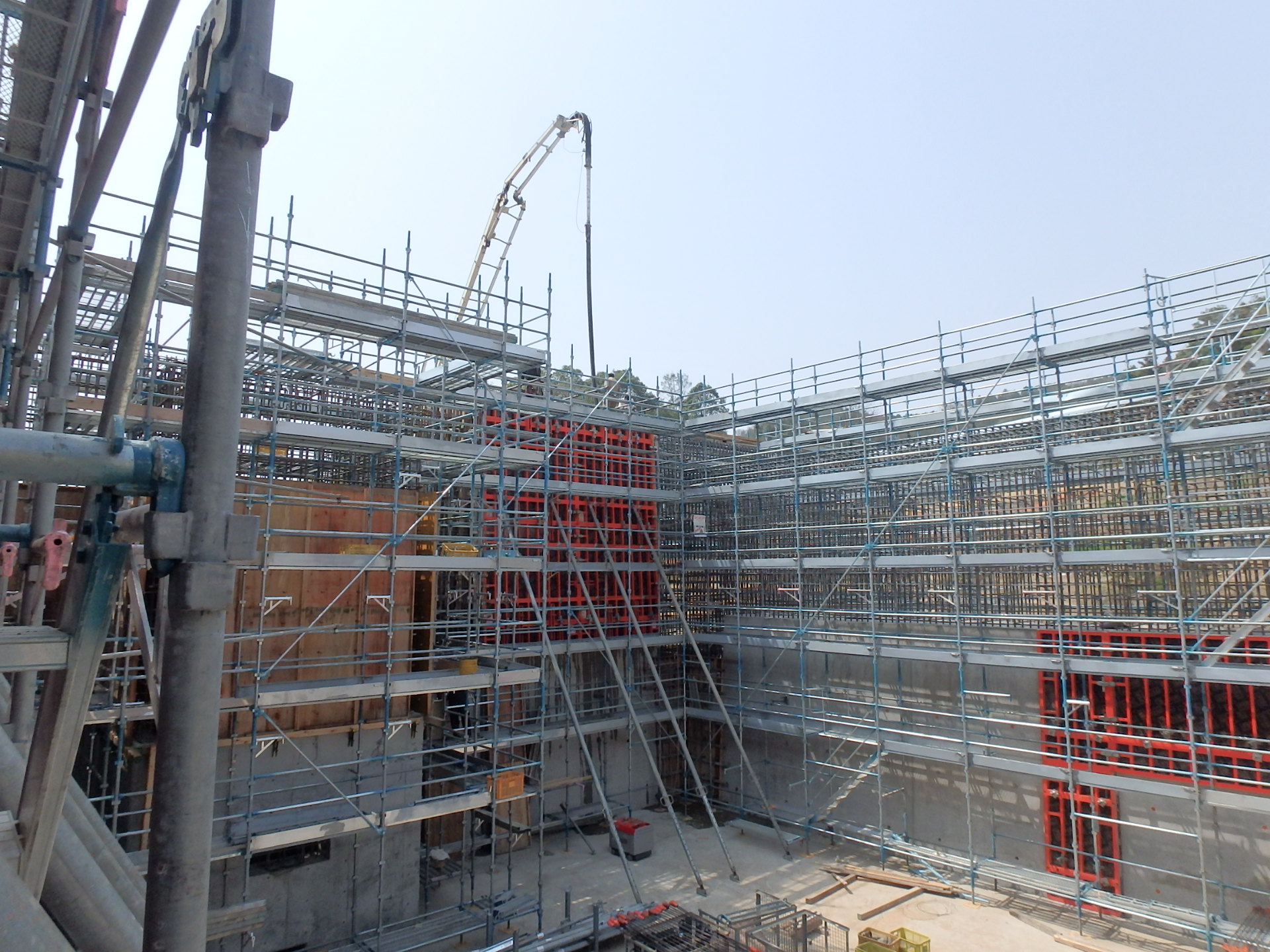

施工状況
